敷設形式

　　供水設備里給水管道的敷設有明裝、暗裝兩種形式。明裝即供水設備的管道外露，其優點是安裝維修方便，造價低。但外露的管道影響美觀，表面易結露、積塵。一般用于對衛生、美觀沒有特殊要求的建筑。暗裝即管道隱蔽，如敷設在管道井、技術層、管溝、墻槽、頂棚或夾壁墻中，或直接埋地或埋在樓板的墊層里。

   其優點是管道不影響室內的美觀、整潔。但施工復雜，維修困難，造價高，適用于對衛生、美觀要求較高的建筑如賓館、高級公寓和要求無塵、潔凈的車間、實驗室、無菌室等。

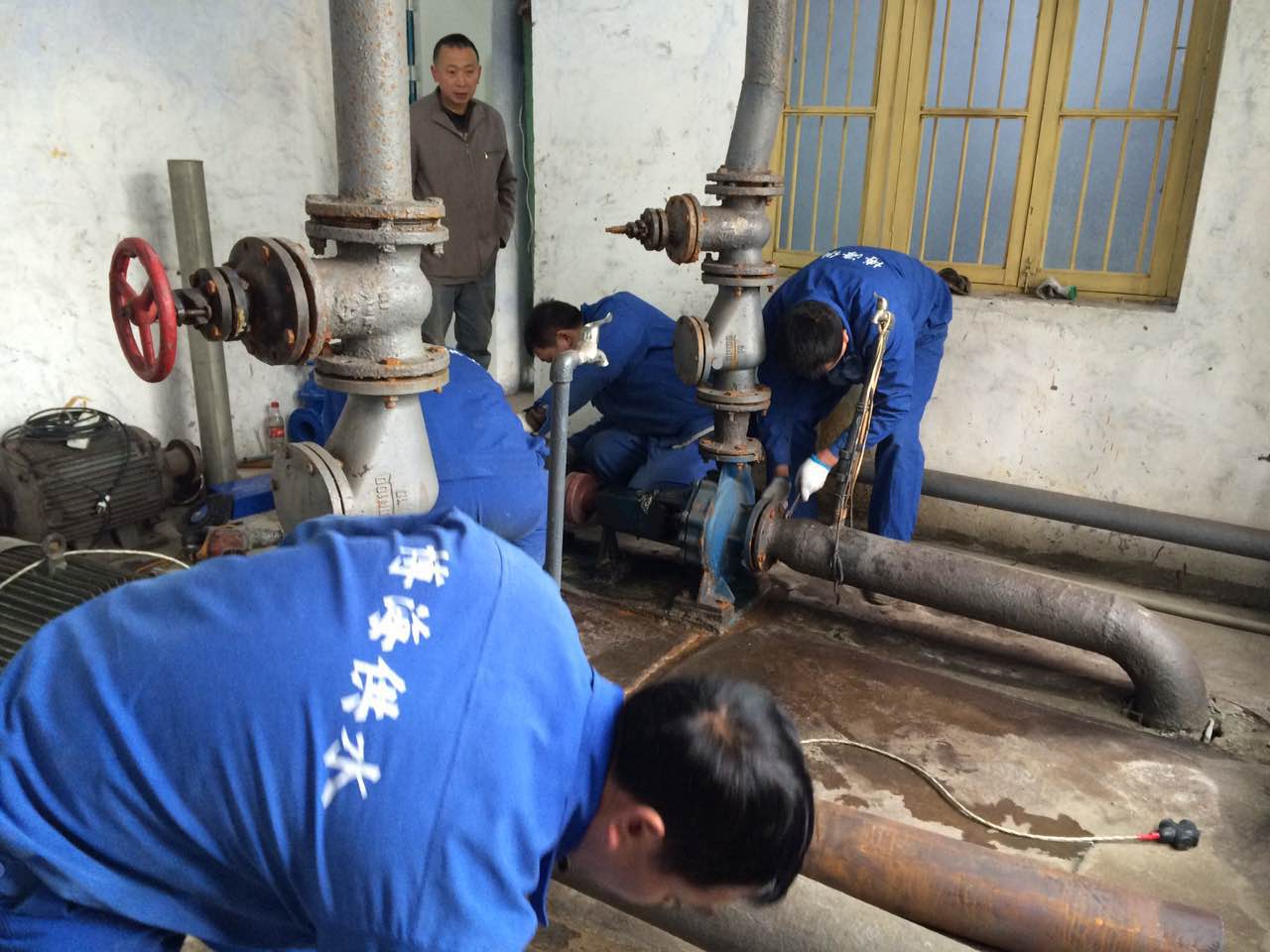

（圖1：某項目供水改造管道敷設）

　　敷設要求：

　　1、室外埋地引入管要防止無塔供水設備受地面活荷載和冰凍的影響，其管頂攫土厚度不宜<0.7 m，并應敷設在冰凍線以下0.2 m處。建筑內埋地管在無活荷載和冰凍影響時，其管頂離地面高度不宜<0.3 m。當將交聯聚乙烯管或聚丁烯管用作埋地管時，應將其設在套管內，其分支處宜采用分水器。

　　2、二次供水設備的給水橫管穿承重墻或基礎、立管穿樓板時均應預留孔洞。暗裝管道在墻中敷設時，也應預留坡槽，以免臨時打洞、刨槽影響建筑結構的強度。管道預留孔洞和墻槽的尺寸。橫管穿過預留洞時，管頂上部凈空不得小于建筑物的沉降9，以保護管道不致因建筑沉降而損壞，其凈空一般≥0. 10 m。

　　3、給水橫干管宜敷設在地下室、技術層、吊頂或管溝內，宜有0.002一0.005的坡度坡向泄水裝置；立管可敷設在管道井內：給水管道與其他管道同溝或共架敷設時，宜敷設在排水管、冷凍管的上面或熱水管、蒸汽管的下面；給水管不宜與輸送易燃、可燃或有害的液體或氣體的管道同溝敷設；通過鐵路或地下構筑物下面的給水管道。

　　4、管道在空間敷時，必項采取固定措施，以保證施工方便與安全供水，給水鋼質立管一般每層須安裝1個管卡，當層高>5.0 m時，每層須安裝2個。

　　5、明裝的復合管管道、塑料管管道亦須安裝相應的固定卡架，塑料管道的卡架相對密集一些。各種不同的管道都有不同的要求，使用時請按設備生產廠家的要求或施工規程進行安裝。
